Boilere pentru pompa de caldura

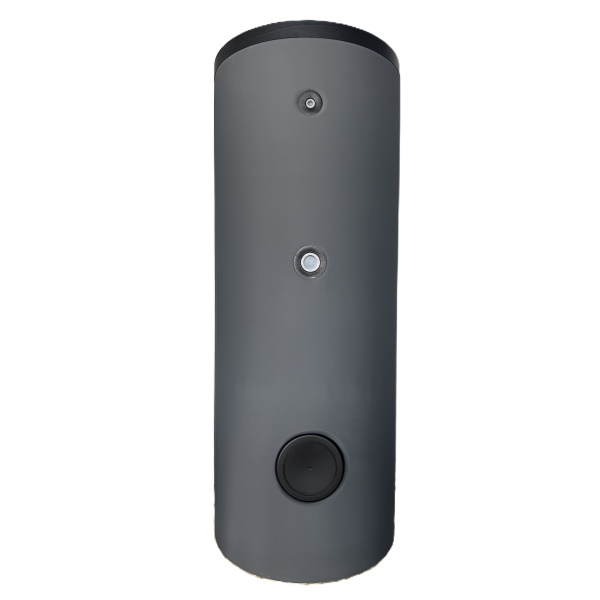

Boilere HEIZKRAFT pentru pompe de căldură 170 – 1000 litri

Gama HEIZKRAFT disponibilă prin NEDAVI SOLAR permite alegerea boilerului în funcție de necesarul de apă caldă menajeră și configurația instalației. Sunt disponibile: boilere cu o serpentină, pentru instalații cu o singură sursă principală de încălzire; boilere cu două serpentine, care permit integrarea unei surse suplimentare de energie. Capacități cuprinse între 170 și 1000 litri – modele cu suprafețe de schimb termic adaptate utilizării împreună cu pompe de căldură. Un boiler cu două serpentine poate fi utilizat, de exemplu, într-o instalație în care pompa de căldură este combinată cu un sistem solar termic.

Modele, dimensiuni, date tehnice și preturi

Denumire Produs	Volum în Litri	Inaltime mm	Diametru mm	Suprafață serpentine	Greutate Kg.	Euro fără TVA
SILO-170-1W	170	1070	640	1,5 m²	77,0	590,0
SILO-200-1W	200	1215	640	2,0 m²	85,0	646,0
SILO-200-2W	200	1215	640	1,5/0,5 m²	83,0	828,0
SILO-300-1W	300	1615	640	4,0 m²	119,0	680,0
SILO-300-2W	300	1615	640	2,9/1,3 m²	145,0	939,0
SILO-500-1W	500	1705	790	6,0 m²	166,0	972,0
SILO-500-2W	500	1705	790	4,6/2,2 m²	187,0	1.039,0
SILO-1000-1W	1000	2205	990	9,0 m²	247,0	1.258,0
SILO-1000-2W	1000	2205	990	6,0/3,6 m²	276,0	2.179,0

Date tehnice HEIZKRAFT

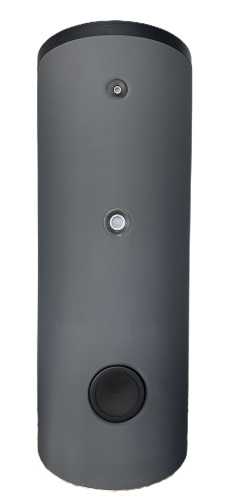

HEIZKRAFT Boiler 170L-1W HEIZKRAFT Boiler 200-1000-1W HEIZKRAFT Boiler 200-1000-2W

Important: alegerea boilerului nu trebuie făcută exclusiv în funcție de capacitatea rezervorului. Suprafața serpentinei trebuie verificată în raport cu puterea și parametrii de funcționare ai pompei de căldură.

Nu știi ce model să alegi? Trimite-ne modelul pompei de căldură și te ajutăm să verifici varianta potrivită.

Cum alegi boilerul pentru pompa de căldură?

Pentru alegerea corectă trebuie analizate împreună necesarul de apă caldă menajeră, puterea și caracteristicile pompei de căldură, suprafața serpentinei și configurația instalației. Volumul boilerului se stabilește în primul rând în funcție de necesarul de apă caldă menajeră. Numărul de persoane este important, dar trebuie luate în calcul și obiceiurile de consum, numărul de băi, tipul obiectelor sanitare și situațiile în care mai multe persoane utilizează apa caldă într-un interval scurt. Din acest motiv, alegerea între un boiler de 200 litri, 300 litri, 500 litri sau o capacitate mai mare nu trebuie făcută doar după puterea pompei de căldură.

Suprafața serpentinei

Într-o instalație cu pompă de căldură, suprafața schimbătorului de căldură este un criteriu esențial. O suprafață mai mare permite transferul energiei către apa din boiler în condiții adecvate temperaturilor de lucru specifice pompelor de căldură. De aceea, atunci când compari două boilere cu aceeași capacitate, suprafața serpentinei poate fi la fel de importantă ca volumul rezervorului.

Puterea pompei de căldură

Puterea pompei de căldură trebuie corelată cu caracteristicile schimbătorului de căldură din boiler. Nu recomandăm alegerea unui anumit volum de boiler exclusiv după regula „X kW = Y litri”, deoarece necesarul de apă caldă și condițiile de funcționare diferă de la o instalație la alta. Pentru o verificare corectă trebuie cunoscute modelul pompei de căldură, parametrii acesteia și necesarul de apă caldă menajeră.

Boiler cu o serpentină sau două serpentine?

Un boiler cu o serpentină poate fi utilizat atunci când apa caldă este preparată prin intermediul unei singure surse principale. Un boiler cu două serpentine oferă posibilitatea integrării unei surse suplimentare de energie. De exemplu, într-un sistem cu pompă de căldură și panouri solare termice, cele două circuite pot transfera energia către același rezervor prin schimbătoare separate, în funcție de proiectarea instalației.

Boiler pentru pompă de căldură și panouri solare

Integrarea unei pompe de căldură cu un sistem solar termic poate fi realizată cu ajutorul unui boiler configurat corespunzător. În acest caz poate fi utilizat un boiler cu două serpentine, astfel încât energia provenită de la sursele de încălzire să fie transferată către apa caldă menajeră prin circuite separate. În perioadele cu aport solar suficient, sistemul solar poate contribui la prepararea apei calde. Atunci când energia solară disponibilă nu este suficientă, pompa de căldură poate asigura aportul necesar, în funcție de configurația și automatizarea instalației.

Ce boiler aleg pentru o pompă de căldură de 6, 8, 10, 12 sau 16 kW?

Puterea pompei de căldură reprezintă un criteriu important, însă nu este suficientă pentru stabilirea capacității boilerului. De exemplu, două locuințe echipate cu pompe de căldură de aceeași putere pot avea necesare foarte diferite de apă caldă dacă într-o locuință sunt două persoane, iar în cealaltă sunt cinci. Pentru alegerea unui boiler destinat unei pompe de căldură de 6 kW, 8 kW, 10 kW, 12 kW, 16 kW sau de altă putere trebuie analizate:

• caracteristicile pompei de căldură;
• suprafața serpentinei boilerului;
• necesarul de apă caldă menajeră;
• numărul de utilizatori;
• temperatura de preparare a apei;
• existența unei surse suplimentare de energie.

Ce boiler este potrivit pentru o pompă de căldură?

Boilerul trebuie să aibă o suprafață de schimb termic compatibilă cu parametrii pompei de căldură, iar volumul rezervorului trebuie ales în funcție de necesarul de apă caldă menajeră. Compatibilitatea trebuie verificată înainte de instalare. Unele boilere convenționale utilizează serpentine proiectate pentru surse care funcționează la temperaturi mai ridicate. Pentru o pompă de căldură trebuie verificată în special suprafața de schimb termic și compatibilitatea cu parametrii instalației. Pompele de căldură funcționează de regulă cu temperaturi ale agentului termic mai reduse decât sursele convenționale. O suprafață mai mare a serpentinei permite realizarea transferului termic în condiții mai favorabile.

Avantajele serpentinei mărite

Suprafața mărită a serpentinei permite transferul unei cantități mai mari de energie chiar și la temperaturile reduse de tur specifice pompelor de căldură. Astfel, pompa poate încălzi apa mai eficient, cu timpi de funcționare optimizați. Si fără a fi nevoită să lucreze frecvent la temperaturi ridicate, ceea ce contribuie la menținerea unui COP ridicat și la reducerea consumului de energie electrică. Pe termen lung, alegerea unui boiler cu serpentină dimensionată corespunzător poate însemna costuri de exploatare mai mici și o utilizare mai eficientă a pompei de căldură..

Schimbator de caldura 22 kW

Schimbator de caldura cu placi de inox. Schimbătoarele de căldură sunt cunoscute și sub denumirea de dispozitive de transfer termic. Această denumire este mai exactă din punct de vedere tehnic. Deoarece procesul implică transferul căldurii de la un mediu la altul. Nu un schimb propriu-zis de căldură. Schimbătorul de căldură în plăci brăzdate este alcătuit din plăci ondulate din oțel inoxidabil. Asamblate într-o configurație specială. Între plăci sunt create canale cu dimensiuni precise, prin care circulă fluidele de lucru.

Fluidul care cedează căldura și fluidul care o preia circulă alternativ prin canalele formate între plăci. Transferul termic are loc prin suprafața plăcilor, fără amestecarea celor două medii. Ansamblul este etanș și capsulat, nefiind destinat demontării. Există și schimbătoare de căldură cu plăci și șuruburi, care pot fi demontate pentru curățare și pot fi extinse prin adăugarea de plăci suplimentare. Aceste avantaje sunt însă însoțite de un cost de achiziție semnificativ mai ridicat.

Tehnologie – detalii

Exemple de utilizare a schimbatoarelor de caldura in sistemele de incalzire industriale, tehnologia de racire dar si instalatii solare. Schimbator de caldura din inox cu placi brazdate de 22kW, capacitatea maxima. Performanta schimbatoarelor de caldura cu placi PWT depinde de temperaturile de admisie si evacuare ale mediilor utilizate pe partea primara si secundara si de debitul acestora. Daca schimbatorul de caldura este montat si functioneaza la utilaje care au vibratii conexiunea lui se v-a face cu tevi sau furtune flexibile.

Schimbatoare de caldura – constructie

Dupa construcție exista diferite schimbatoare de caldura cu placi. Schimbatoare de caldura cu placi lipite sau schimbatoare de caldura, demontabile care sunt folosite in aplicatii diferite. Schimbatoarele de caldura cu placi funcționeaza eficient deoarece permit un transfer puternic de caldura intre placi. Acest lucru poate fi crescut și mai mult prin crearea turbulenței in flux. Fluxul turbulent este dat de profilul placilor. Deși schimbatoarele de caldura cu placi nu trebuie sa fie foarte mari, dar fluxului de caldura este foarte puternic. Schimbatoarele de caldura cu placi sunt componente cu o densitate mare de putere și ofera eficiența ridicata, cu dimensiuni compacte și greutate redusa.

Schimbatoarele de caldura cu placi din oțel inoxidabil constau din placi de oțel inoxidabil in relief, care sunt lipite cu cupru folosind procedeul de vid. La asamblare, fiecare a doua placa este rotita cu 180 de grade in plan. Prin care se formeaza doua spații de curgere rotite reciproc in care mediile implicate in transferul de caldura sunt ghidate in contracurent. Infașurarea placilor creeaza un flux extrem de turbulent. Acest lucru permite transferul de caldura foarte eficient chiar și cu fluxuri reduse de volum.

Avantaje

Schimbatorul de caldura cu placi de inox B3-12-10 poate fi utilizat flexibil. Unitate compacta și mica, greutate redusa, performanța ridicata a transferului de caldura prin infașurarea placilor sofisticate din punct de vedere tehnic, temperaturi ridicate de funcționare și presiuni de lucru *. Materialul din oțel inoxidabil asigura o buna rezistența la coroziune, o instalare ușoara, o intreținere extrem de scazuta, ușor de intreținut, dispozitiv ieftin la scara larga.

Date tehnice – Schimbator 22 kW
Numar de placi: 10 buc.
Grosimea placilor: 0,3 mm
Suprafata de schimb: 0,12 mp
Eficienta maxima: 22 kW
Aclimatizare: 1-6 kW
Presiunea maxima: 10 bar
Temperatura de lucru: -195 la +225 grade C
Capacitatea de trecere: 4 mc/h
Material placi: inox 304
Racord: 2×3/4″ ; 2×1/2″
Greutate: 0,65 Kg
Dimensiuni: 191x73x29,4mm
Garantie: 2 ani

Aplicații:
Schimbatorul de caldura cu placi este folosit de exemplu in tehnologia de incalzire industriala dar și in tehnologia de racire și instalatii solare. Alte aplicații sunt: Sisteme de aer conditionat, Pompe de caldura, Incalzire prin pardoseala, Recuperare de caldura, Apa calda menajera, Industria alimentara, Tehnologie de refrigerare si de aer conditionat, Apa menajera de incalzire, Retele de alimentare cu energie termica, Sisteme solare termice, Recuperatoare de caldura, Piscina cu sistem de incalzire, Incalzire cu combustibili regenerative, Diviziune Sistem de incalzire prin pardoseala, Productie farmaceutica, Statii de transfer termic în retelele de termoficare

Va oferim schimbator de caldura cu placi de 22kW – Schimbator de caldura Oradea

Schimbator de caldura 44 kW

Schimbator de caldura de 44 kW (putere maxima de schimb) este un produs capsulat si nu se poate demonta pentru curatarea lui. Schimbatoarele de caldura in placi pot fi utilizate in sistemele de incalzire industriale su private pentru incalzire si aclimatizare precum si la instalatiile solare. Schimbatorul de caldura este construit din inox cu placi brazdate si are capacitatea maxima de 44kW atunci cand agentul primar are 195 grade C. Performanța schimbătoarelor de căldură cu plăci PWT depinde de temperaturile de admisie și evacuare ale mediilor utilizate pe partea primară și secundară și de debitul acestora. Dacă schimbătorul de căldură este montat si funcționează la utilaje care au vibrații conexiunea lui se v-a face cu tevi sau furtune flexibile. Schimbator de caldura Oradea.

Schimbator de caldura in placi brazdate

Aceste schimbatoare de caldura sunt cunoscute și sub numele de dispozitiv de transfer de caldura. Acest termen este de fapt adecvat, deoarece procesul nu este un schimb de caldura, ci un transfer de caldura de la un mediu la altul. Dupa cum sugereaza și numele, schimbatorul de caldura in placi brazdate este format din placi ondulate. Aceste placi sunt asamblate intr-un mod special. Placile de inox sunt montate cu spații bine determinate intre placi. Mediul care absoarbe caldura și care emite caldura alterneaza intre spațiile dintre placi. Dispozitivul pentru schimbul de caldura este sigilat sau mai bine zis capsulat (nu poate si demontat). Exista schimbatoare de caldura cu șuruburi care au o serie de avantaje, de exemplu, pot fi extinse și si pot fi curatate dar sunt foarte scumpe.

Date tehnice – Schimbator 44kW
Numar de placi: 20 buc.
Suprafata de schimb: 0,24 m²
Eficienta maxima: 44 kW
Presiunea maxima: 10 bar
Temperatura de lucru: -195°C la +200°C
Capacitatea de trecere: 4 m³/h
Material: placi inox 304
Racord: 2×3/4″ ; 2×1/2″
Dimensiuni: 191×51,8x87mm
Greutate: 1,04 Kg
Garantie: 2 ani

Variante de utilizare: Pompe de caldura, Sisteme de aer conditionat Incalzire prin pardoseala, Preparare ACM, Recuperatoare de caldura, Industria alimentara, Refrigerare si de aer conditionat, Incalzire in calorifere, Retele de alimentare cu energie termica, Sisteme solare termice, Incalzire piscina, Încalzire cu combustibili regenerative, Diviziune in sistemele de încalzire, Productie chimica (numai anumite ramuri), Statii de transfer în retelele de termoficare

Schimbator de caldura 66 kW

Schimbator de caldura 66 kW. Un schimbător de căldură este un echipament care transmite căldura de la un mediu la altul. Transmiterea căldurii intre cele două medii este realizata printr-un perete solid de metal, care le separă. Mediile de transfer sunt in contact cu peretele despărțitor pe fețe diferite. Căldura trecand prin perete, schimbătorul este de tip recuperativ. Iar dacă mediile sunt in contact succesiv cu aceeași fața a peretelui, schimbătorul este de tip regenerativ. Transferul de caldură are loc intotdeauna, conform principiului al doilea al termodinamicii, de la mediul mai cald la cel mai rece. Schimbatorul de 66 kW este o unitate compactă și mică cu greutate redusă si performanță ridicată la transferul de căldură

Date tehnice – Schimbator 66 kW
Numar de placi: 30 buc.
Suprafata de schimb: 0,36 m²
Eficienta maxima: 66 kW
Presiunea maxima: 10 bar
Temperatura de lucru: -195°C la +200°C
Capacitatea de trecere: 4 m³/h
Material placi: inox 304
Racorduri: 2×3/4″ ; 2×1/2″
Greutate: 1,4 Kg
Dimensiuni: 191x73x87mm
Garantie: 2 ani

Puterea maxima de schimb de caldura

Schimbatorul de caldura de 66kW (putere maxima de schimb) este un produs capsulat si nu se poate demonta pentru curatarea lui. Schimbatoarele de caldura in placi pot fi utilizate in sistemele de incalzire industriale su private pentru incalzire si aclimatizare precum si la instalatiile solare. Schimbatorul de caldura este construit din inox cu placi brazdate si are capacitatea maxima de 66kW atunci cand agentul primar are 195 grade C. Performanța schimbătoarelor de căldură cu plăci PWT depinde de temperaturile de admisie și evacuare ale mediilor utilizate pe partea primară și secundară și de debitul acestora. Dacă schimbătorul de căldură este montat si funcționează la utilaje care au vibrații conexiunea lui se v-a face cu tevi sau furtune flexibile.

Domenii de utilizare: Schimbătoarele de căldură se folosesc in procese de incălzire, topire, sublimare, fierbere, vaporizare, condensare, răcire și solidificare. Ele iși găsesc o largă aplicabilitate in instalațiile de incălzire, refrigerare, climatizare, distilare (in industria chimică și petrochimică). Sau in centralele termice, termoficare și ca anexe ale mașinilor termice. Un exemplu foarte cunoscut este radiatorul autovehiculelor, unde fluidul cald (apa de răcire a motorului) transferă o parte din căldura evacuată din motor unui fluid rece (aerul din mediul ambiant). (wikipedia.org/wiki Schimbător de căldură)

Schimbator de caldura 110 kW

Schimbator de caldura 110 kW in placi de inox brazdate. Dispozitivele de transfer de caldura sunt cunoscute și sub numele de schimbatoare de caldura. Acest termen este adecvat, deoarece procesul este un transfer de caldura de la un mediu la altul. Dupa cum sugereaza și numele, schimbatorul de caldura in placi brazdate este format din placi ondulate care sunt asamblate intr-un mod special. Placile de inox sunt montate cu spații bine determinate intre placi. Mediul care absoarbe caldura și care emite caldura alterneaza intre spațiile dintre placi. Dispozitivul pentru schimbul de caldura este sigilat sau mai bine zis capsulat (nu poate si demontat). Exista schimbatoare de caldura cu șuruburi care au o serie de avantaje, de exemplu, pot fi extinse și si pot fi curatate dar sunt foarte scumpe.

Tehnologie – detalii

Exemple de utilizare a schimbatoarelor de caldura in sistemele de incalzire industriale, tehnologia de racire dar si instalatii solare. Schimbator de caldura din inox cu placi brazdate de 110 kW, capacitatea maxima. Performanta schimbatoarelor de caldura cu placi PWT depinde de temperaturile de admisie si evacuare ale mediilor utilizate pe partea primara si secundara si de debitul acestora. Daca schimbatorul de caldura este montat si functioneaza la utilaje care au vibratii conexiunea lui se v-a face cu tevi sau furtune flexibile.

Schimbatoare de caldura – constructie

Schimbatoarele de caldura cu placi din oțel inoxidabil constau din placi de oțel inoxidabil in relief, care sunt lipite cu cupru folosind procedeul de vid. La asamblare, fiecare a doua placa este rotita cu 180 de grade in plan, prin care se formeaza doua spații de curgere rotite reciproc in care mediile implicate in transferul de caldura sunt ghidate in contracurent. Infașurarea placilor creeaza un flux extrem de turbulent. Acest lucru permite transferul de caldura foarte eficient chiar și cu fluxuri reduse de volum.

Avantaje

Schimbatorul de caldura cu placi de inox B3-12-40 poate fi utilizat flexibil. Unitate compacta și mica, greutate redusa, performanța ridicata a transferului de caldura prin infașurarea placilor sofisticate din punct de vedere tehnic, temperaturi ridicate de funcționare și presiuni de lucru *. Materialul din oțel inoxidabil asigura o buna rezistența la coroziune, o instalare ușoara, o intreținere extrem de scazuta, ușor de intreținut, dispozitiv ieftin la scara larga.

Date tehnice – Schimbator 110 kW
Model: B3-12A-40
Numar de placi: 40 buc.
Grosimea placilor: 0,3 mm
Suprafata de schimb: 0,60m²
Eficienta maxima: 110 kW
Presiunea maxima: 10 bar
Temperatura de lucru: -195 la +225 grade C
Capacitatea de trecere: 4 mc/h
Material placi: inox 304
Racord: 2×3/4″ ; 2×1/2″
Greutate: 2,25 Kg
Dimensiuni: 191x 73x 119mm
Garantie: 2 ani

Aplicații: Schimbatorul de caldura cu placi este folosit de exemplu in tehnologia de incalzire industriala dar și in tehnologia de racire și instalatii solare. Alte aplicații sunt: Sisteme de aer conditionat, Pompe de caldura, Incalzire prin pardoseala, Recuperare de caldura, Apa calda menajera, Industria alimentara, Tehnologie de refrigerare si de aer conditionat, Apa menajera de incalzire, Retele de alimentare cu energie termica, Sisteme solare termice, Recuperatoare de caldura, Piscina cu sistem de incalzire, Incalzire cu combustibili regenerative, Diviziune Sistem de incalzire prin pardoseala, Procesul de productie farmaceutica, Statii de transfer în retelele de termoficare

Va oferim schimbator de caldura cu placi de 110kW – Schimbator de caldura Oradea

Schimbator de caldura 130 kW

Schimbator de caldura 130 kW cu placi de inox. Schimbatoarele de caldura sunt cunoscute și sub numele de dispozitiv de transfer de caldura. Acest termen este de fapt adecvat, deoarece procesul nu este un schimb de caldura, ci un transfer de caldura de la un mediu la altul. Dupa cum sugereaza și numele, schimbatorul de caldura in placi brazdate este format din placi ondulate care sunt asamblate intr-un mod special. Placile de inox sunt montate cu spații bine determinate intre placi. Mediul care absoarbe caldura și care emite caldura alterneaza intre spațiile dintre placi. Dispozitivul pentru schimbul de caldura este sigilat sau mai bine zis capsulat (nu poate si demontat). Exista schimbatoare de caldura cu șuruburi care au o serie de avantaje, de exemplu, pot fi extinse și si pot fi curatate dar sunt foarte scumpe.

Tehnologie – detalii

Schimbatoare de caldura – constructie

Schimbatoarele de caldura cu placi din oțel inoxidabil constau din placi de oțel inoxidabil in relief, care sunt lipite cu cupru folosind procedeul de vid. La asamblare, fiecare a doua placa este rotita cu 180 de grade in plan, prin care se formeaza doua spații de curgere rotite reciproc in care mediile implicate in transferul de caldura sunt ghidate in contracurent. Infașurarea placilor creeaza un flux extrem de turbulent. Acest lucru permite transferul de caldura foarte eficient chiar și cu fluxuri reduse de volum.

Avantaje

Schimbatorul de caldura 130 kW (B3-12-50) cu placi de inox poate fi utilizat flexibil. Unitate compacta și mica, greutate redusa, performanța ridicata a transferului de caldura prin infașurarea placilor sofisticate din punct de vedere tehnic, temperaturi ridicate de funcționare și presiuni de lucru *. Materialul din oțel inoxidabil asigura o buna rezistența la coroziune, o instalare ușoara, o intreținere extrem de scazuta, ușor de intreținut, dispozitiv ieftin la scara larga.

Date tehnice – Schimbator 130 kW
Numar de placi: 50 buc.
Grosimea placilor: 0,3 mm
Suprafata de schimb: 0,72m²
Eficienta maxima: 130 kW
Aclimatizare: 1-6 kW
Presiunea maxima: 10 bar
Temperatura de lucru: -195 la +225 grade C
Capacitatea de trecere: 4 mc/h
Material placi: inox 304
Racord: 2×3/4″ ; 2×1/2″
Greutate: 2,65 Kg
Dimensiuni: 191x 73x 141,4mm
Garantie: 2 ani

Schimbator de caldura 130 kW

Schimbator de caldura 130 kW. Schimbatorul de caldura cu placi este folosit de exemplu in tehnologia de incalzire industriala dar și in tehnologia de racire și instalatii solare. Alte aplicații sunt: Sisteme de aer conditionat, Pompe de caldura, Incalzire prin pardoseala, Recuperare de caldura, Apa calda menajera, Industria alimentara, Tehnologie de refrigerare si de aer conditionat, Apa menajera de incalzire, Retele de alimentare cu energie termica, Sisteme solare termice, Recuperatoare de caldura, Piscina cu sistem de incalzire, Incalzire cu combustibili regenerative, Diviziune Sistem de incalzire prin pardoseala, Productie farmaceutica, Statii de transfer termic în retelele de termoficare

Va oferim schimbator de caldura cu placi de 130kW – Schimbator de caldura Oradea

Schimbator de caldura 125 kW

Schimbator de caldura 125 kW. Schimbătorul de căldură cu plăci este un dispozitiv pentru schimbul de caldura dintr-un mediu in altul. Schimbătoarele de căldură sunt cunoscute și sub numele de dispozitiv pentru transferul de căldură. Acest termen este de fapt potrivit, deoarece procesul nu se referă la un schimb de căldură, ci la un transfer de căldură de la un mediu la altul. După cum sugerează și numele, schimbătorul de căldură cu plăci este format din plăci în formă de ondultă care sunt puse împreună într-un mod special. Există goluri între plăci. Mediul absorbant de căldură și emițător de căldură curge alternativ în goluri. Dispozitivul este sigilat atât la exterior, cât și sub suport, ceea ce poate fi realizat în moduri diferite. Există schimbătoare de căldură cu plăci înșurubate care au o serie de avantaje, de exemplu, acestea sunt extensibile și ghidează fluxul în moduri diferite.

Modele de schimbatoare

Schimbator de caldura 125 kW. În versiunea de construcție există diferite schimbătoare de căldură cu plăci. Așa-numitele schimbătoare de căldură cu plăci lipite sau schimbătoare de căldură, care se caracterizează prin faptul că diferitele plăci sunt lipite împreună, sunt deseori preferate. Aceasta înseamnă că se pot renunța la alte conexiuni. Schimbătoarele de căldură cu plăci funcționează eficient deoarece permit un transfer puternic de căldură. Acest lucru poate fi crescut și mai mult prin crearea de turbulențe în flux. Debitul turbulent este dat de profilul de undă al plăcilor. Deși schimbătoarele de căldură cu plăci nu trebuie să fie foarte mari, fac foarte mult oferind o densitate mare a fluxului de căldură. Schimbătoarele de căldură cu plăci sunt componente cu densitate mare de putere și oferă eficiență ridicată cu dimensiuni compacte și greutate redusă.

Model: B3-32A-20 – Capacitatea trecere: 12m³ / h
Numarul de placi 20 buc.
LxHxL fara racorduri: 286 / 116 / 55 mm
Capacitatea trecere: 12m³ / h
Inaltime racord 20 mm
Capacitatea in litri 0,050 L/placa = 1,00 L
Suprafata de schimb: 0,032 mq/placa = 0,64mq
Temperatura de lucru -195°C pana la +225 °C
Presiunea de lucru 20 bar*
Eficienta maxima max. 125 kW
Material pentru placi otel inoxidabil AISI 304
Material racorduri otel inoxidabil AISI 304
Circuite F1 -> F3 / F4 -> F2
Racorduri cu filet: F1 & F3 1″ (25,40mm)
Racorduri cu filet: F2 & F4 1″ (25,40mm)
Material lipituri 99,9% Kupfer
Greutatea in kg 2,8

Schimbătorul de căldură de 125kW cu plăci din oțel inoxidabil Hrale B3-32-20 poate fi utilizat flexibil. Produs cu o structurală compactă și cu greutate redusă. Are capacitate mare de transfer de căldură datorită reliefului sofisticat din punct de vedere tehnic al plăcilor. Functioneaza fara probleme la temperaturi ridicate și presiune mare de lucru. Materialul din oțel inoxidabil asigură o bună rezistență la coroziune, instalare simplă, dispozitiv de întreținere extrem de redus, ușor de întreținut, ieftin.

Schimbator de caldura 175 kW

Schimbator de caldura 175 kW. Schimbătorul de căldură cu plăci este un dispozitiv pentru schimbul de caldura dintr-un mediu in altul. Schimbătoarele de căldură sunt cunoscute și sub numele de dispozitiv pentru transferul de căldură. Acest termen este de fapt potrivit, deoarece procesul nu se referă la un schimb de căldură, ci la un transfer de căldură de la un mediu la altul. După cum sugerează și numele, schimbătorul de căldură cu plăci este format din plăci în formă de ondultă care sunt puse împreună într-un mod special. Există goluri între plăci. Mediul absorbant de căldură și emițător de căldură curge alternativ în goluri. Dispozitivul este sigilat atât la exterior, cât și sub suport, ceea ce poate fi realizat în moduri diferite. Există schimbătoare de căldură cu plăci înșurubate care au o serie de avantaje, de exemplu, acestea sunt extensibile și ghidează fluxul în moduri diferite.

Versiune multipla in constructie

Schimbator de caldura 175 kW. În versiunea de construcție există diferite schimbătoare de căldură cu plăci. Așa-numitele schimbătoare de căldură cu plăci lipite sau schimbătoare de căldură, care se caracterizează prin faptul că diferitele plăci sunt lipite împreună, sunt deseori preferate. Aceasta înseamnă că se pot renunța la alte conexiuni. Schimbătoarele de căldură cu plăci funcționează eficient deoarece permit un transfer puternic de căldură. Acest lucru poate fi crescut și mai mult prin crearea de turbulențe în flux. Debitul turbulent este dat de profilul de undă al plăcilor. Deși schimbătoarele de căldură cu plăci nu trebuie să fie foarte mari, fac foarte mult oferind o densitate mare a fluxului de căldură. Schimbătoarele de căldură cu plăci sunt componente cu densitate mare de putere și oferă eficiență ridicată cu dimensiuni compacte și greutate redusă.

Model: B3-32A-30 – Capacitatea trecere: 12m³ / h
Numarul de placi 30 buc.
LxHxL fara racorduri: 286 / 116 / 80 mm
Inaltime racord 20 mm
Capacitatea in litri 0,050 L/placa = 1,50 L
Suprafata de schimb: 0,032 mp/placa = 0,96mp
Temperatura de lucru -195°C pana la +225 °C
Presiunea de lucru 20 bar
Eficienta maxima max. 175 kW
Material pentru placi otel inoxidabil AISI 304
Material racorduri otel inoxidabil AISI 304
Circuite F1 -> F3 / F4 -> F2
Racorduri cu filet: F1 & F3 1″ (25,40mm)
Racorduri cu filet: F2 & F4 1″ (25,40mm)
Material lipituri 99,9% Kupfer
Greutatea in kg 3,8

Utilizare

Acest schimbător de căldură de 175kW cu plăci din oțel inoxidabil Hrale B3-32-30 are multiple posibilitati de utilizare. Este un produs cu o greutate redusa si o structurală compactă. Are capacitate mare de transfer de căldură datorită reliefului sofisticat din punct de vedere tehnic al plăcilor. Functioneaza fara probleme la temperaturi ridicate și presiune mare de lucru. Materialul din oțel inoxidabil asigură o bună rezistență la coroziune, instalare simplă, dispozitiv de întreținere extrem de redus, ușor de întreținut, ieftin.

Schimbator de caldura 230 kW

Schimbator de caldura 230 kW. Schimbătorul de căldură cu plăci este un dispozitiv pentru schimbul de caldura dintr-un mediu in altul. Schimbătoarele de căldură sunt cunoscute și sub numele de dispozitiv pentru transferul de căldură. Acest termen este de fapt potrivit, deoarece procesul nu se referă la un schimb de căldură. Ci la un transfer de căldură de la un mediu la altul. După cum sugerează și numele, schimbătorul de căldură cu plăci este format din plăci în formă de ondultă care sunt puse împreună într-un mod special. Există goluri între plăci. Mediul absorbant de căldură și emițător de căldură curge alternativ în goluri. Dispozitivul este sigilat atât la exterior, cât și sub suport, ceea ce poate fi realizat în moduri diferite. Există schimbătoare de căldură cu plăci înșurubate care au o serie de avantaje, de exemplu, acestea sunt extensibile și ghidează fluxul în moduri diferite.

Constructii de puteri diferite

Schimbator de caldura 230 kW. În versiunea de construcție există diferite schimbătoare de căldură cu plăci. Așa-numitele schimbătoare de căldură cu plăci lipite sau schimbătoare de căldură. Care se caracterizează prin faptul că diferitele plăci sunt lipite împreună, sunt deseori preferate. Aceasta înseamnă că se pot renunța la alte conexiuni. Schimbătoarele de căldură cu plăci funcționează eficient deoarece permit un transfer puternic de căldură. Acest lucru poate fi crescut și mai mult prin crearea de turbulențe în flux. Debitul turbulent este dat de profilul de undă al plăcilor. Deși schimbătoarele de căldură cu plăci nu trebuie să fie foarte mari, fac foarte mult oferind o densitate mare a fluxului de căldură. Schimbătoarele de căldură cu plăci sunt componente cu densitate mare de putere și oferă eficiență ridicată cu dimensiuni compacte și greutate redusă.

Model: B3-32A-40 – Capacitatea trecere: 12m³ / h
Numarul de placi 40 buc.
LxHxL fara racorduri: 286 / 116 mm
Inaltime racord 20 mm
Capacitatea in litri 0,050 L/placa = 2,00 L
Suprafata de schimb: 0,032mp / placa = 1,28mp
Temperatura de lucru -195°C pana la +225 °C
Presiunea de lucru 30 bar
Eficienta maxima max. 230 kW
Material pentru placi otel inoxidabil AISI 304
Material racorduri otel inoxidabil AISI 304
Circuite F1 -> F3 / F4 -> F2
Racorduri cu filet: F1 & F3 1″ (H filet 20mm)
Racorduri cu filet: F2 & F4 1″ (H filet 20mm)
Material lipituri 99,9% Kupfer
Greutatea in kg 5,6

Aplicatii

Acest schimbător de căldură de 230kW cu plăci din oțel inoxidabil Hrale B3-32-30 are multiple posibilitati de utilizare. Este un produs cu o greutate redusa si o structurală compactă. Are capacitate mare de transfer de căldură datorită reliefului sofisticat din punct de vedere tehnic al plăcilor. Functioneaza fara probleme la temperaturi ridicate și presiune mare de lucru. Materialul din oțel inoxidabil asigură o bună rezistență la coroziune, instalare simplă, dispozitiv de întreținere extrem de redus, ușor de întreținut, ieftin. Schimbator 230

Schimbator de caldura 285 kW

Schimbator de caldura in placi 285kW

Schimbator de caldura 285 kW. Schimbătorul de căldură cu plăci este un dispozitiv pentru schimbul de caldura dintr-un mediu in altul. Schimbătoarele de căldură sunt cunoscute și sub numele de dispozitiv pentru transferul de căldură. Acest termen este de fapt potrivit, deoarece procesul nu se referă la un schimb de căldură, ci la un transfer de căldură de la un mediu la altul. După cum sugerează și numele, schimbătorul de căldură cu plăci este format din plăci în formă de ondultă care sunt puse împreună într-un mod special. Există goluri între plăci. Mediul absorbant de căldură și emițător de căldură curge alternativ în goluri. Dispozitivul este sigilat atât la exterior, cât și sub suport, ceea ce poate fi realizat în moduri diferite. Există schimbătoare de căldură cu plăci înșurubate care au o serie de avantaje, de exemplu, acestea sunt extensibile și ghidează fluxul în moduri diferite.

Gama larga de schimbatoare de caldura puteri diferite

Schimbator de caldura 285 kW. În versiunea de construcție există diferite schimbătoare de căldură cu plăci. Așa-numitele schimbătoare de căldură cu plăci lipite sau schimbătoare de căldură, care se caracterizează prin faptul că diferitele plăci sunt lipite împreună, sunt deseori preferate. Aceasta înseamnă că se pot renunța la alte conexiuni. Schimbătoarele de căldură cu plăci funcționează eficient deoarece permit un transfer puternic de căldură. Acest lucru poate fi crescut și mai mult prin crearea de turbulențe în flux. Debitul turbulent este dat de profilul de undă al plăcilor. Deși schimbătoarele de căldură cu plăci nu trebuie să fie foarte mari, fac foarte mult oferind o densitate mare a fluxului de căldură. Schimbătoarele de căldură cu plăci sunt componente cu densitate mare de putere și oferă eficiență ridicată cu dimensiuni compacte și greutate redusă.

Model: B3-32A-50 – Capacitatea trecere: 12m³ / h
Numarul de placi 50 buc.
LxHxL fara racorduri: 286 / 116 mm
Inaltime racord 20 mm
Capacitatea in litri 0,050 L/placa = 2,50 L
Suprafata de schimb: 0,032mp/placa = 1,60mp
Temperatura de lucru -195°C pana la +225 °C
Presiunea de lucru 30 bar
Eficienta maxima max. 285 kW
Material pentru placi otel inoxidabil AISI 304
Material racorduri otel inoxidabil AISI 304
Circuite F1 -> F3 / F4 -> F2
Racorduri cu filet: F1 & F3 1″ (H filet 20mm)
Racorduri cu filet: F2 & F4 1″ (H filet 20mm)
Material lipituri 99,9% Kupfer
Greutatea in kg 7,90

Utilizare si aplicatii

Acest schimbător de căldură de 285kW cu plăci din oțel inoxidabil Hrale B3-32A-50 are multiple posibilitati de utilizare. Este un produs cu o greutate redusa si o structurală compactă. Are capacitate mare de transfer de căldură datorită reliefului sofisticat din punct de vedere tehnic al plăcilor. Functioneaza fara probleme la temperaturi ridicate și presiune mare de lucru. Materialul din oțel inoxidabil asigură o bună rezistență la coroziune, instalare simplă, dispozitiv de întreținere extrem de redus, ușor de întreținut, ieftin. Schimbator 285

Schimbator de caldura 330 kW

Schimbator de caldura 330 kW. Schimbătorul de căldură cu plăci este un dispozitiv pentru schimbul de caldura dintr-un mediu in altul. Schimbătoarele de căldură sunt cunoscute și sub numele de dispozitiv pentru transferul de căldură. Acest termen este de fapt potrivit, deoarece procesul nu se referă la un schimb de căldură, ci la un transfer de căldură de la un mediu la altul. După cum sugerează și numele, schimbătorul de căldură cu plăci este format din plăci în formă de ondultă care sunt puse împreună într-un mod special. Există goluri între plăci. Mediul absorbant de căldură și emițător de căldură curge alternativ în goluri. Dispozitivul este sigilat atât la exterior, cât și sub suport, ceea ce poate fi realizat în moduri diferite. Există schimbătoare de căldură cu plăci înșurubate care au o serie de avantaje, de exemplu, acestea sunt extensibile și ghidează fluxul în moduri diferite.

Gama larga de schimbatoare de caldura puteri diferite

Schimbator de caldura 330 kW. În versiunea de construcție există diferite schimbătoare de căldură cu plăci. Așa-numitele schimbătoare de căldură cu plăci lipite sau schimbătoare de căldură, care se caracterizează prin faptul că diferitele plăci sunt lipite împreună, sunt deseori preferate. Aceasta înseamnă că se pot renunța la alte conexiuni. Schimbătoarele de căldură cu plăci funcționează eficient deoarece permit un transfer puternic de căldură. Acest lucru poate fi crescut și mai mult prin crearea de turbulențe în flux. Debitul turbulent este dat de profilul de undă al plăcilor. Deși schimbătoarele de căldură cu plăci nu trebuie să fie foarte mari, fac foarte mult oferind o densitate mare a fluxului de căldură. Schimbătoarele de căldură cu plăci sunt componente cu densitate mare de putere și oferă eficiență ridicată cu dimensiuni compacte și greutate redusă.

Model: B3-60-30 – Capacitatea trecere: 12m³ / h
Numarul de placi 30 buc.
LxHxL fara racorduri: 529 / 124 mm
Inaltime racord 20 mm
Capacitatea in litri 0,111 L / placa = 3,33 L
Suprafata de schimb: 0,060mp / placa = 1,80mp
Temperatura de lucru -195°C pana la +225 °C
Presiunea de lucru 30 bar
Eficienta maxima max. 330 kW
Material pentru placi otel inoxidabil AISI 304
Material racorduri otel inoxidabil AISI 304
Circuite F1 -> F3 / F4 -> F2
Racorduri cu filet: F1 & F3 1 1/4″ (H filet 25mm)
Racorduri cu filet: F2 & F4 1 1/4″ (H filet 25mm)
Material lipituri 99,9% Kupfer
Greutatea in kg 10,00

Utilizare si aplicatii

Acest schimbător de căldură de 330 kW cu plăci din oțel inoxidabil Hrale B3-60-30 are multiple posibilitati de utilizare. Este un produs cu o greutate redusa si o structurală compactă. Are capacitate mare de transfer de căldură datorită reliefului sofisticat din punct de vedere tehnic al plăcilor. Functioneaza fara probleme la temperaturi ridicate și presiune mare de lucru. Materialul din oțel inoxidabil asigură o bună rezistență la coroziune, instalare simplă, dispozitiv de întreținere extrem de redus, ușor de întreținut, ieftin. Schimbator 330

Schimbator de caldura 440 kW

Schimbator de caldura 440 kW. Puterea maxima pentru schimbul de caldura este de 440kW. Schimbătorul de căldură cu plăci este un dispozitiv pentru schimbul de caldura dintr-un mediu in altul. Schimbătoarele de căldură sunt cunoscute și sub numele de dispozitiv pentru transferul de căldură. Acest termen este de fapt potrivit, deoarece procesul nu se referă la un schimb de căldură, ci la un transfer de căldură de la un mediu la altul. După cum sugerează și numele, schimbătorul de căldură cu plăci este format din plăci în formă de ondultă care sunt puse împreună într-un mod special. Există goluri între plăci. Mediul absorbant de căldură și emițător de căldură curge alternativ în goluri. Dispozitivul este sigilat atât la exterior, cât și sub suport, ceea ce poate fi realizat în moduri diferite. Există schimbătoare de căldură cu plăci înșurubate care au o serie de avantaje, de exemplu, acestea sunt extensibile și ghidează fluxul în moduri diferite. Schimbator de caldura 440 kW.

Gama larga de schimbatoare de caldura puteri diferite

Schimbator de caldura 440 kW. În versiunea de construcție există diferite schimbătoare de căldură cu plăci. Așa-numitele schimbătoare de căldură cu plăci lipite sau schimbătoare de căldură, care se caracterizează prin faptul că diferitele plăci sunt lipite împreună, sunt deseori preferate. Aceasta înseamnă că se pot renunța la alte conexiuni. Schimbătoarele de căldură cu plăci funcționează eficient deoarece permit un transfer puternic de căldură. Acest lucru poate fi crescut și mai mult prin crearea de turbulențe în flux. Debitul turbulent este dat de profilul brazdat al plăcilor. Deși schimbătoarele de căldură cu plăci nu sunt foarte mari, schimbul de caldura este foarte mare oferind o densitate intensa a fluxului de căldură. Schimbătoarele de căldură cu plăci sunt componente cu densitate mare de putere și oferă eficiență ridicată cu dimensiuni compacte și greutate redusă.

Model: B3-60-40 – Capacitatea trecere: 24m³ / h
Numarul de placi brazdate 40 buc.
LxHxL fara racorduri: 529 / 124 mm
Inaltime racord 20 mm
Capacitatea in litri 0,111 L / placa = 4,44 L
Suprafata de schimb: 0,060mp / placa = 2,40mp
Temperatura de lucru -195°C pana la +225 °C
Presiunea de lucru 30 bar
Eficienta maxima max. 440 kW
Material pentru placi otel inoxidabil AISI 304
Material racorduri otel inoxidabil AISI 304
Circuite F1 -> F3 / F4 -> F2
Racorduri cu filet: F1 & F3 1 1/4″ (H filet 25mm)
Racorduri cu filet: F2 & F4 1 1/4″ (H filet 25mm)
Material lipituri 99,9% Kupfer
Greutatea in kg 12,50

Aplicatii si utilizari

Schimbătorul de căldură cu 40 de placi si capacitate maxima de 440 kW este confectionat din oțel inoxidabil. Firma producatoare se numeste Hrale iar modelul este B3-60-40. Are multiple posibilitati de utilizare. Este un produs cu o greutate redusa si o structurală compactă. Are capacitate mare de transfer de căldură datorită reliefului sofisticat din punct de vedere tehnic al plăcilor. Functioneaza fara probleme la temperaturi ridicate și presiune mare de lucru. Materialul din oțel inoxidabil asigură o bună rezistență la coroziune, instalare simplă, dispozitiv de întreținere extrem de redus, ușor de întreținut, ieftin. Schimbator 440 kW

Schimbator de caldura 550 kW

Schimbator de caldura 550 kW. Puterea maxima pentru schimbul de caldura este de 550 kW. Schimbătorul de căldură cu plăci este un dispozitiv pentru schimbul de caldura dintr-un mediu in altul. Schimbătoarele de căldură sunt cunoscute și sub numele de dispozitiv pentru transferul de căldură. Acest termen este de fapt potrivit, deoarece procesul nu se referă la un schimb de căldură, ci la un transfer de căldură de la un mediu la altul. După cum sugerează și numele, schimbătorul de căldură cu plăci este format din plăci în formă de ondultă care sunt puse împreună într-un mod special. Există goluri între plăci. Mediul absorbant de căldură și emițător de căldură curge alternativ în goluri. Dispozitivul este sigilat atât la exterior, cât și sub suport, ceea ce poate fi realizat în moduri diferite. Există schimbătoare de căldură cu plăci înșurubate care au o serie de avantaje, de exemplu, acestea sunt extensibile și ghidează fluxul în moduri diferite. Schimbator de caldura 550 kW.

Gama larga de schimbatoare de caldura puteri diferite

Schimbator de caldura 550 kW. În versiunea de construcție există diferite schimbătoare de căldură cu plăci. Așa-numitele schimbătoare de căldură cu plăci lipite sau schimbătoare de căldură, care se caracterizează prin faptul că diferitele plăci sunt lipite împreună, sunt deseori preferate. Aceasta înseamnă că se pot renunța la alte conexiuni. Schimbătoarele de căldură cu plăci funcționează eficient deoarece permit un transfer puternic de căldură. Acest lucru poate fi crescut și mai mult prin crearea de turbulențe în flux. Debitul turbulent este dat de profilul brazdat al plăcilor. Deși schimbătoarele de căldură cu plăci nu sunt foarte mari, schimbul de caldura este foarte mare oferind o densitate intensa a fluxului de căldură. Schimbătoarele de căldură cu plăci sunt componente cu densitate mare de putere și oferă eficiență ridicată cu dimensiuni compacte și greutate redusă.

Model: B3-60-50 – Capacitatea trecere: 24m³ / h
Numarul de placi brazdate 50 buc.
LxHxL fara racorduri: 529 / 124 mm
Inaltime racord 20 mm
Capacitatea in litri 0,111 L / placa = 5,55 L
Suprafata de schimb: 0,060mp/placa = 3,00mp
Temperatura de lucru -195°C pana la +225 °C
Presiunea de lucru 30 bar
Eficienta maxima max. 550 kW
Material pentru placi otel inoxidabil AISI 304
Material racorduri otel inoxidabil AISI 304
Circuite F1 -> F3 / F4 -> F2
Racorduri cu filet: F1 & F3 1 1/4″ (H filet 25mm)
Racorduri cu filet: F2 & F4 1 1/4″ (H filet 25mm)
Material lipituri 99,9% Kupfer
Greutatea in kg 15,00

Aplicatii si utilizari

Schimbătorul de căldură cu 50 de placi si capacitate maxima de 550 kW este confectionat din oțel inoxidabil. Firma producatoare se numeste Hrale iar modelul este B3-60-50. Are multiple posibilitati de utilizare. Este un produs cu o greutate redusa si o structurală compactă. Are capacitate mare de transfer de căldură datorită reliefului sofisticat din punct de vedere tehnic al plăcilor. Functioneaza fara probleme la temperaturi ridicate și presiune mare de lucru. Materialul din oțel inoxidabil asigură o bună rezistență la coroziune, instalare simplă, dispozitiv de întreținere extrem de redus, ușor de întreținut, ieftin. Schimbator 550 kW

Schimbator de caldura 660 kW

Schimbator de caldura 660 kW. Puterea maxima pentru schimbul de caldura este de 660 kW. Schimbătorul de căldură cu plăci este un dispozitiv pentru schimbul de caldura dintr-un mediu in altul. Schimbătoarele de căldură sunt cunoscute și sub numele de dispozitiv pentru transferul de căldură. Acest termen este de fapt potrivit, deoarece procesul nu se referă la un schimb de căldură, ci la un transfer de căldură de la un mediu la altul. După cum sugerează și numele, schimbătorul de căldură cu plăci este format din plăci în formă de ondultă care sunt puse împreună într-un mod special. Există goluri între plăci. Mediul absorbant de căldură și emițător de căldură curge alternativ în goluri. Dispozitivul este sigilat atât la exterior, cât și sub suport, ceea ce poate fi realizat în moduri diferite. Schimbator de caldura 660 kW.

Schimbatoare de caldura in placi de inox brazdate

Schimbator de caldura 660 kW. În versiunea de construcție există diferite schimbătoare de căldură cu plăci. Așa-numitele schimbătoare de căldură cu plăci lipite sau schimbătoare de căldură, care se caracterizează prin faptul că diferitele plăci sunt lipite împreună, sunt deseori preferate. Aceasta înseamnă că se pot renunța la alte conexiuni. Schimbătoarele de căldură cu plăci funcționează eficient deoarece permit un transfer puternic de căldură. Acest lucru poate fi crescut și mai mult prin crearea de turbulențe în flux. Debitul turbulent este dat de profilul brazdat al plăcilor. Deși schimbătoarele de căldură cu plăci nu sunt foarte mari, schimbul de caldura este foarte mare oferind o densitate intensa a fluxului de căldură. Schimbătoarele de căldură cu plăci sunt componente cu densitate mare de putere și oferă eficiență ridicată cu dimensiuni compacte și greutate redusă.

Model: B3-60-60 – Capacitatea trecere: 24m³ / h
Numarul de placi brazdate 60 buc.
LxHxL fara racorduri: 529 / 124 mm
Inaltime racord 20 mm
Capacitatea in litri 0,111 L / placa = 6,66 L
Suprafata de schimb: 0,060mp/placa = 3,60mp
Temperatura de lucru -195°C pana la +225 °C
Presiunea de lucru 30 bar
Eficienta maxima max. 660 kW
Material pentru placi otel inoxidabil AISI 304
Material racorduri otel inoxidabil AISI 304
Circuite F1 -> F3 / F4 -> F2
Racorduri cu filet: F1 & F3 1 1/4″ (H filet 25mm)
Racorduri cu filet: F2 & F4 1 1/4″ (H filet 25mm)
Material lipituri 99,9% Kupfer
Greutatea in kg 17,50

Aplicatii si utilizari

Schimbătorul de căldură cu 60 de placi si capacitate maxima de 660 kW este confectionat din oțel inoxidabil. Firma producatoare se numeste Hrale iar modelul este B3-60-60. Are multiple posibilitati de utilizare. Este un produs cu o greutate redusa si o structurală compactă. Are capacitate mare de transfer de căldură datorită reliefului sofisticat din punct de vedere tehnic al plăcilor. Functioneaza fara probleme la temperaturi ridicate și presiune mare de lucru. Materialul din oțel inoxidabil asigură o bună rezistență la coroziune, instalare simplă, dispozitiv de întreținere extrem de redus, ușor de întreținut, ieftin. Schimbator 660 kW

Schimbatoare de caldura Oradea

Grup pompare simplu 3/4″

Grup de pompare solar + grup siguranta. Acest sistem de pompare pentru instalatii solare este echipat cu o pompa Grundfos solar UPM3 15-75. Este o pompa electronica cu turatie variabila si cu un consum redus de energie electrica. Debitmetrul sistemului se poate regla intre 1-6 litri pe minut. Pompele clasice de recirculare nu se mai pot comercializa. Incepand cu 01.08.2015 in UE sunt noi reglementari privind consumul de energie electrica la pompele de recirculare. Aceste reglementari europene se refera la reducerea consumului de energie electrica la pompele de recirculare clasice. Pompele de recirculare clasice vor fi inlocuite cu modele noi de pompe HE (eficienta inalta). Aceste pompe electronice eficiente vor fi inlocuite inclusiv la grupurile de pompare pentru instatiile solare termice.

Producatorii de pompe sau comercianti care nu respecta aceste norme vor fi sanctionati ca atare. Nedavi Solar va pune la dispozitie grupuri de pompare electronice cu turatie variabila de tip HE. Grupurile de pompare cu pompe Grundfos, folosite in instalatiile solare realizeaza o eficienta sporita datorita metodei moderne HE. Kitul hidraulic solar Westech acopera necesarul unei bune functionari a instalatiei solare termice si cu un consum redus de energie electrica in comparatie cu modelele anterioare. Va recomandam sa folositi grupurile de pompare moderne care maresc in mod vizibil eficienta panourilor solare. Functiunile kitului hidraulic dotat cu pompa electronica Grundfos UPM3 Solar sunt foarte bine determinate. Primul punct important este de pomparea lichidului in circuitul hidraulic inchis si de reglare a debitului in sistemul instalatiilor solare. Temperatura maxima pe retur (partea unde se afla pompa) este de 100 grade C, Presiunea maxima de lucru este de 8 bar.

Umplerea instalatiei solare cu glicol

Grupul de pompare este prevazut cu un sistem de umplere si dezaerisire dupa cum vedeti in imaginea alaturata. Pompa este echipata un termometru de temperatura analog. Aparatele de control au o exactitate de +/-10%. din valoarea masurata. Componentele pompei sunt din inox alama si plastic. Garniturile de etansare sunt din materiale speciale cu rezistenta la temperaturile inalte. Pompa de recirculare de mare eficienta GRUNDFOS SOLAR UPM 15-75, este montata pe grupurile de pompare HE in 2 variante: 1,5-6,0 l/min; 2.0-12 l/min. Debimetru din alama si borosilikat cu posibilitate de reglaj a debitului (viteza) de circulare a lichidului in instalatie si posibilitatea de dezaerisire fortata. Grupul de pompare solar are incorporat sistemul cu doi robineti pentru spalare, umplere si dezaerisire fortata. Sistemul de pompare poate fi controlat de automatizari cu functiune PWM, dar pompa Grundfos UPM3 poate fi reglata sa functioneze si cu un controller clasic fara functiune PWM.

Pompa de recirculare cu turatie variabila

Ce inseamna de fapt PWM – Pulse Width Modulation – este o tehnică moderna folosită pentru a varia în mod controlat tensiunea dată unui dispozitiv electronic. Metodă schimbă foarte rapid tensiunea oferită dispozitivului respectiv din ON în OFF. Raportul dintre perioada de timp corespunzătoare valorii ON și perioada totală dintr-un ciclu ON-OFF se numește factor de umplere (duty cycle) și reprezintă, în medie, tensiunea pe care o va primi dispozitivul electronic. Astfel, se pot controla circuite analogice din domeniul digital. În cazul unui motor, căruia i se aplică un semnal PWM cu factor de umplere de 0%, viteza de rotație a acestuia va fi egală cu 0 rpm. Un factor de umplere de 100% va duce la o turație maximă a acestuia. Daca doriti o pompa de rezerva Grundfos acesati aici

Numar Articol	Denumire produs	Capacitate TacoSetter	Pret fara TVA
400001415	Grup de pompare Grundfos UPM3 15-75	1,0 – 6,0 l/min	205,0 €uro
400001413	Grup de pompare Grundfos UPM3 15-75	2,0 – 12,0 l/min	205,0 €uro

Date Tehnice:

Pompa eficienta: GRUNDFOS UPM3 15-75	Materiale folosite la constructie:
Turatie variabila – control electronic	Inox, metal, alama si plastic
Retur (sistem pompare): TB 100 grade C	Debitmetru 1-6 l/min – cu reglaj manual
Presiunea max. de lucru: PB 8 bar	Garniturile O-Ring din EPDM
Grup de siguranta 6 bar inc. termometru	Garniturile plate rezistent la 250 grade C
Racorduri: 3/4″ filet exterior tur/retur	Izolatia: EPP
Robineti pentru umplere, spalare, dezaerisire	Cablu controller impuls PWM
Exactitatea aparate de control: +/-10%	Made in Europe

Date tehnice:
